LPG型高速離心噴霧干燥機

2024-08-09 16:07:47 點擊量：715 標簽：

概 述
噴霧干燥是液體工藝成形和干燥工業中應用**廣泛的工藝。**適用于從溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品。因此，當成品的顆粒大小分布、殘留水份含量、堆積密度和顆粒形狀必須符合精確的標準時，噴霧干燥是一道十分理想的工藝。

原 理

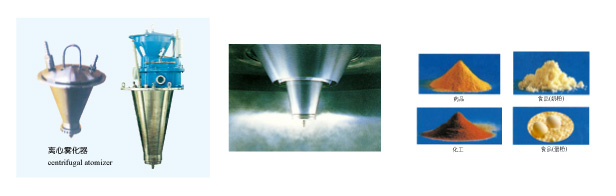

空氣經過濾和加熱，進入干燥器頂部空氣分配器，熱空氣呈螺旋狀均勻地進入干燥室。料液經塔體頂部的高速離心霧化器，(旋轉)噴霧成極細微的霧狀液珠，與熱空氣并流接觸在極短的時間內可干燥為成品。成品連續地由干燥塔底部和旋風分離器中輸出，廢氣由風機排空。

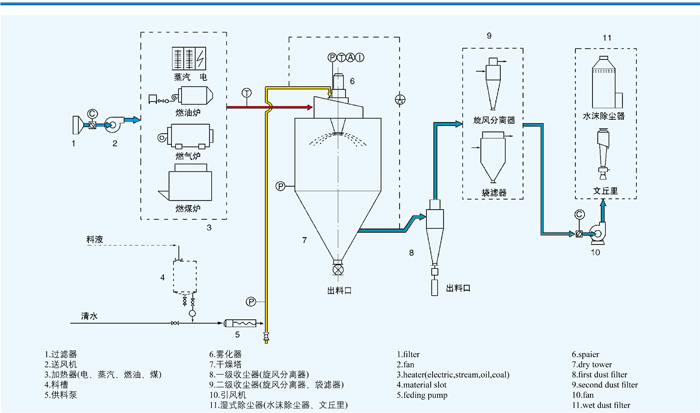

工藝流程圖

特 點
干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬 間就可蒸發95%~98%的水份，完成干燥時間僅需數秒鐘，特別適 用于熱敏性物料的干燥。
產品具有良好的均勻度、流動性和溶解性,產品純度高,質量好。
生產過程簡化，操作控制方便。對于濕含量40~60%(特殊物料可 達90%)的液體能一次干燥成粉粒產品，干燥后不需粉碎和篩選， 減少生產工序,提高產品純度。對產品粒徑、松密度、水份，在一 定范圍內可通過改變操作條件進行調整,控制和管理都很方便。

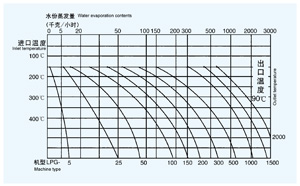

技術參數

	LPG-5	LPG-10	LPG-15	LPG-20	LPG-25	LPG-50	LPG-100	LPG-150	LPG-200	LPG-500	LPG-800	LPG-1000	LPG-2000	LPG-3000	LPG-4500	LPG-6500
入口溫度	140-350 自控
出口溫度	80-90
噴霧形式	高速離心霧化器（機械傳動或無級變頻調速可供選擇）
水份蒸發量	5	10	15	20	25	50	100	150	200	500	800	1000	200	3000	4500	6500
霧化器轉速	25000	24000	24000	22000	22000	21500	18000		16000		12000-13000		11000-12000
霧化盤直徑	50	80	80	120				150			180-210		根據工藝要求確定
電加熱**功率	12	24	36	45	45	63	81	99
干粉回收率	≥95
占地長度	1.6	2.7	3.0	3.5	4	4.5	5.2	7	7.5	12.5	13.5	14.5	根據工藝流程，廠地條件及用戶要求確定
占地寬度	1.1	1.5	1.8	2.0	2.7	2.8	3.5	5.5	6	8	12	14
塔體高度	1.75	3.0	3.5	4.0	4.5	5.5	6.7	7.2	8	10	11	15
噴頭吊裝高度	-	-	-	-	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2

應 用
化學工業
氟化鈉(鉀)、堿性染料顏料、染料中間體、復合肥、甲醛硅酸、催化劑、硫酸劑、氨基酸、白炭黑等。
塑料樹脂
AB,ABS乳液、尿醛樹脂、酚醛樹脂、密膠(脲)甲醛樹脂、聚乙烯、聚氯乙烯等。
食品工業
富脂奶粉、胳朊、可可奶粉、代乳粉、豬血粉、蛋清(黃)等。
食物及植物: 燕麥、雞汁、咖啡、速溶茶、調味香料肉、蛋白質、大豆、花生蛋白質、水解物等。
糖 類: 玉米漿、玉米淀粉、葡萄糖、果膠、麥芽糖、山梨酸鉀等。
陶瓷 :氧化鋁、瓷磚材料、氧化鎂、滑石粉等。

典型用戶

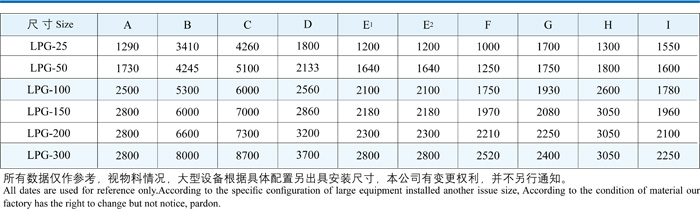

技術參數

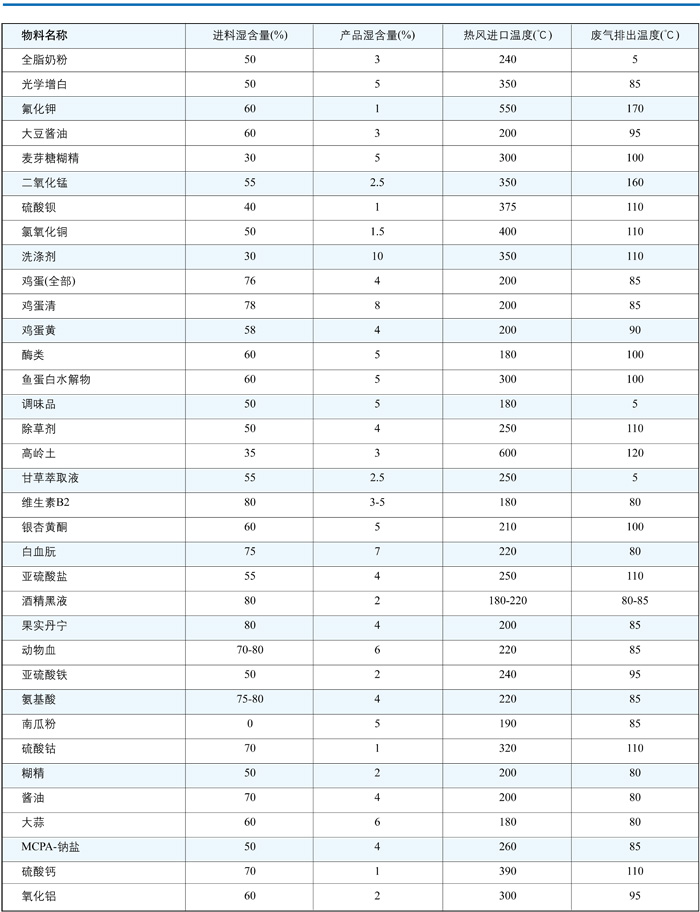

干燥實例
